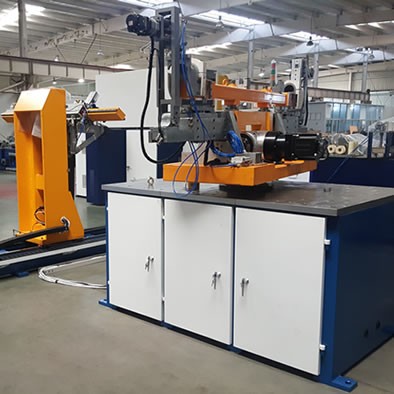

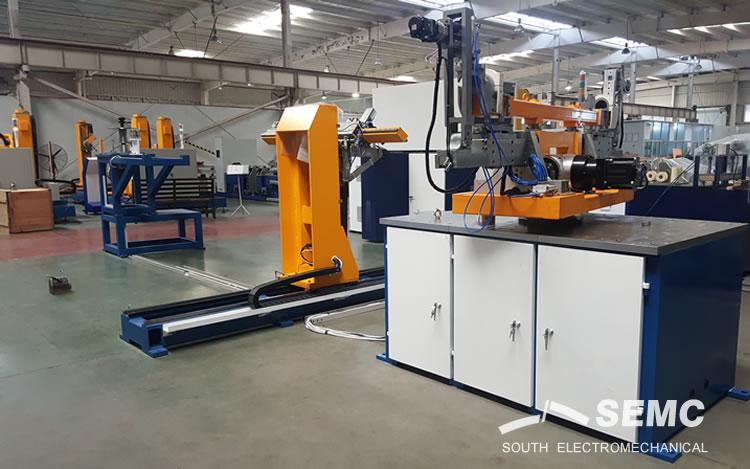

型號: SKRX-3D-250
環形三維線圈
立式結構，適合多角度線圈
本設備用于風力發電機環形三維線圈的繞制，采用立式結構，能適合于多個角度的線圈。
一、本機特點
（1）采用數字控制，所有參數可通過彩色觸摸屏輸入、調整、保存。
（2）繞線采用六軸同步伺服控制，能精準控制繞線梁位置，繞制不同角度的線圈。
（3）該機放線采用恒張力來張緊導線。
（4）導向部分采用復合導向輪系，不破壞導線的外包絕緣。
（5）設備能實現自動繞線，繞線過程中有手動、自動、暫停、緊急關機等功能。
二、主要技術參數
1、導線寬度：5~12mm
2、導線厚度：2~5mm
3、線圈總長：1500~2500 mm
4、主軸轉速：0~10r/min 。
5、主軸最大轉矩：0-9000N.m
6、轉數計數容量：0~9999
7、放線架（單線棍）阻尼力矩：5~4000N.m
8、線圈繞制角度：0°、90°、135°
